BZHVS-1000AT 半自动显微维氏硬度计测量系统技术参数

概述

BZHVS-1000AT半自动显微维氏硬度测量系统，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种当前专业技术，通过计算机主机实现对显微维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

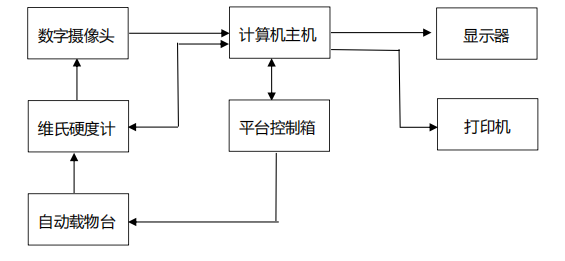

计算机主机通过 RS232 串口 ，控制维氏硬度计的动作并接收硬度计的相应信息；计 算机主机通过 RS232 串口 ，控制平台控制箱并通过平台控制箱 ，控制自动载物台移动并接收相应信息。维氏硬度计所压的压痕的光 学信号 ，通过数字摄像头成像在计算机显示器上 ，再通过自动、手动读数 ，测得维氏硬度值。







设备介绍

● BZHVS-1000AT数显自动转塔显微维氏硬度计，通过液晶屏显示结果，并可显示与设置测试标尺、试验力、压头类型、保荷时间、换算单位等;

● 采用8寸触摸屏和高速ARM处理器，显示直观，人机互动友好，操作简便；运算速度快，数据库巨量存储，数据自动修正，并提供数据折线报表；

●机身使用铸铁一次浇铸成型，配合以汽车烤漆处理工艺，外形圆润美观；

● 蜗轮蜗杆升降系统较好地提高测试稳定性以及测试精度，测试完成后无需再次对焦；

● 配置了自动转塔功能，高清测量和观察-双物镜组合，结合内置长度编码器的高清测微目镜，实现了压痕对角线的一键测量，较好地减少了人为操作干扰与读数误差；

● 便捷数控系统，可自动进行全硬度标尺的单位转换；

● 可设置硬度值的最大值和最小值，当测试值超过设定范围时，发出蜂鸣音；

● 具有软件硬度值修正功能，可以在一定范围内直接对硬度值进行修正；

● 具有数据库功能，对试验数据自动进行分组保存，每组可保存10个数据，可以保存2000个以上数据；

● 具有硬度值曲线显示功能，直观显示硬度值的变化；

● CCD图像处理系统，另可选配努氏压头，进行努氏硬度测量；

● 配置无线蓝牙打印机，并可通过RS232、USB接口输出数据；

● 精度符合GB/T4340.2 ，ISO 6507-2 和ASTM E384。

技术参数

●维氏标尺： HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1

●试验力：0.09807、0.2542、0.4903、0.9807、1.961、2.942、4.904、9.807N

          （10、25、50、100、200、300、500、1000gf）

●试验力选择：通过转动试验力变换手轮进行试验力选择，当前试验力显示在屏幕上

●加载控制：自动（加载/保荷/卸载）

●保荷时间1—99秒（1秒为增量）

●测试模式：HV/HK

●硬度值 ：硬度范围5-5000HV,通过测微计上测量所得数据，将数据输入到硬度计即可得到相应硬度值。示值误差3-5%HV。

●试件最大高度：180mm，压痕中心至机壁距离130mm

●光学测量系统

物镜：10×（观察），40×（测量）
总放大倍数：100×（观察），400×（测量）
测量范围： 200μm
分度值：   0.025μm

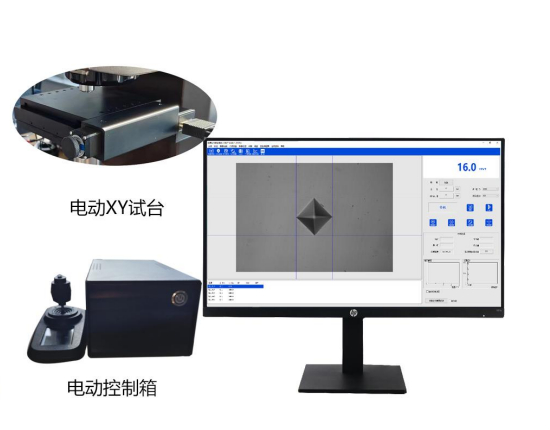

●X-Y自动载物台

台面尺寸：190X200毫米

最大行程：45X45毫米

最小步距：小于2微米

重复定位：小于3微米

移动速度：可调；

控制方式：手动控制、电动控制、计算机控制；



●光源：12V/20W

●光源亮度：PWM调光

●节能模式：10分钟不用后自动进入待机模式

●电源：220V, 50Hz

●整机功耗：100W

●总尺寸：500×330×560mm

●重量：36kg

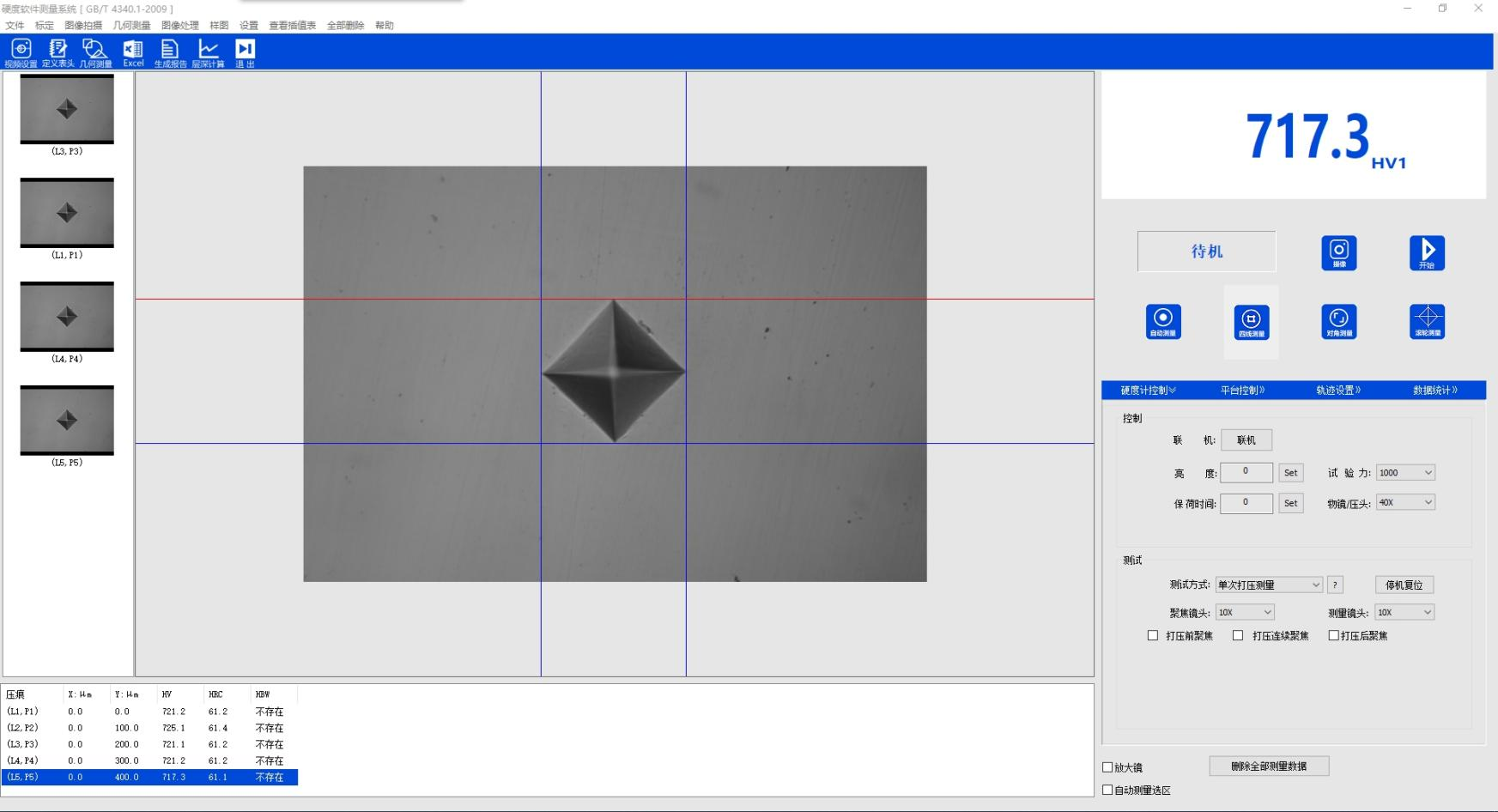

 半自动维氏硬度图像测量软件功能介绍

       半自动维氏硬度计图像测量软件可全面控制硬度计动作及硬度计参数采集，包括硬度计物镜、压头的选择、保荷时间设置、灯光亮度调节、加载的启动以及试验力值的选取、测试方法的选择、测量结果的获取等。

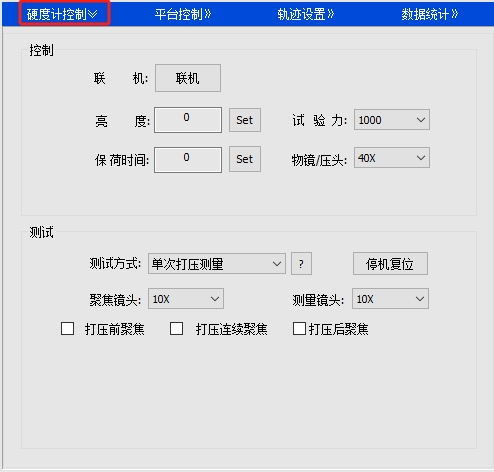

l 硬度计控制：通过RS232串口实现对硬度计动作的控制及信息的获取。包括控制硬度计转塔、加载、保荷时间设定、亮度调节以及当前试验力等实验参数的获取。

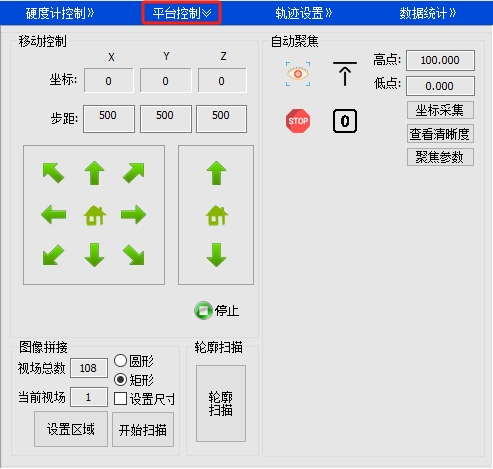

l 平台控制：控制电动载物台按照设定的坐标、步距等进行各种方式的移动。控制电动载物台调节。

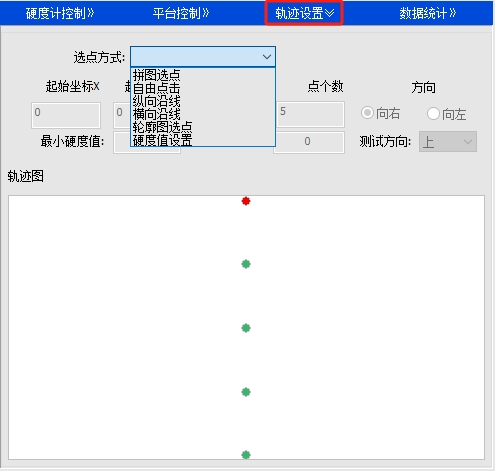

l 轨迹设置：选点方式多样化，可进行拼图选点、自由点击、纵向沿线、横向沿线、轮廓图选点、硬度值设置等轨迹设置功能。

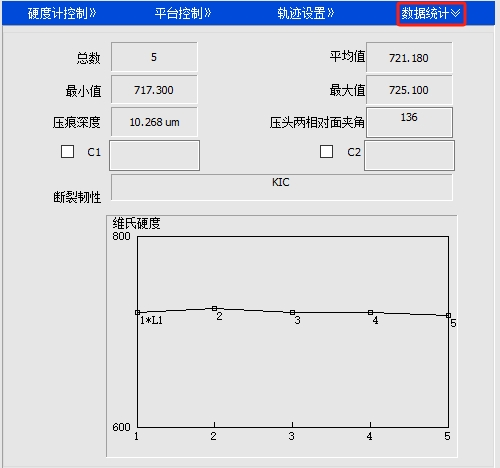

l 数据统计：该功能可统计测试总数、最大值、最小值、平均值、、断裂韧性、硬度曲线等。





图像处理技术参数表



计算机主机	适用于win10、win11操作系统
数字成像系统	高分辨率：300万像素（2048X1536） 高清晰度：黑白图像，清晰度更好； 靶面尺寸：1/2英寸
聚焦装置	手动动聚焦
载物台计算机控制模式	定位移动、定点移动、定向移动、任意方向移动、设定轨迹移动等多种方式。
测量方式	自动模式：自动载物台移动+手动调焦+自动读数 手动模式：自动加载+手动测量
自动读数/手动读数	自动读数时间：单个压痕读数时间约300毫秒； 自动测量精度：0.1微米； 自动测量重复性：±0.8% (700HV/500gf，成像清晰) 手动读数：手动点取，自动寻点、4点测量、2对角线测量；
结果保存/输出	存储/输出测量数据及实验参数，包括D1，D2，HV，X，Y等； 存储/输出有效硬化层深度曲线报告； 存储/输出图像。

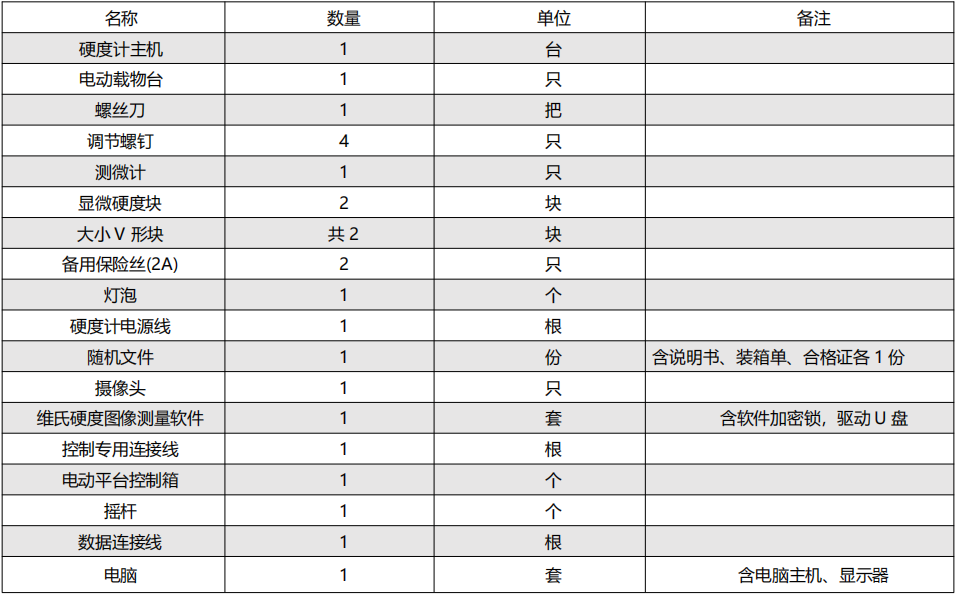

配置清单
