FKX-51XY全自动孔隙率显微镜
FKX-51XY
联系我们
电话（微信）: 13026531451
Email: comfortest@163.com
FKX-51XY全自动孔隙率显微镜概述
FKX-51XY全自动孔隙率显微镜具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。X-Y电动平台，实现图像的全尺寸扫描，高性能图像合成。
高精度内定位5孔明场编码转换器，亮度记忆功能.
编码型物镜转换器将显微镜的硬件设置与我司FCL-RS图像测量软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误.
亮度记忆功能，能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
全新设计的一体化T型机架，全金属高压模铸而成，具有优异的稳定性，高倍观察时，像面无抖动，更确保高倍测量的检测精度。
落射照明器采用柯拉照明系统，带视场光阑和孔径光阑，预设起偏镜、检偏镜与滤色片插槽。单颗10W LED暖白光照明能最大程度降低观察者的视觉疲劳。
视场光阑与孔径光阑采用拉杆装置，中心可调，能灵活调节照明范围的大小，有效避免杂光对图像的影响。
起偏镜与检偏镜可实现简易偏光观察
FKX-51XY全自动孔隙率显微镜配置表
|
部件 |
规格 |
|
光学系统 |
无限远色差校正光学系统 |
|
观察筒 |
30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：-2/+8屈光度，两档分光比R:T=100：0或50：50 |
|
目镜 |
高眼点大视野平场目镜SWH10X/23mm（视度可调） |
|
物镜 |
平场半复金相明场物镜5X/NA0.15 WD15 平场半复金相明场物镜10X/NA0.30 WD8.4 平场半复金相明场物镜20X/NA0.45 WD3.0 平场半全复金相明场物镜50X/NA0.75 WD3.0 |
|
编码型 物镜转换器 |
高精度内定位5孔明场编码转换器，亮度记忆功能. 编码型物镜转换器将显微镜的硬件设置与FCL-RS图像测量软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误.亮度记忆功能能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。 |
|
照明系统 |
自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调。 |
|
聚焦方式 |
Z轴手动聚焦 |
|
XY电动载物台 |
平台行程：水平方向*竖子方向=80*60（单位mm） 螺杆导程：2000μm 重复定位精度：±3μm以内 16细分下的分辨率：单步0.625μm 步进电机步距角：1.8° 额定工作电流：单轴1.0A（24V电源供电） 最大负载：≥5kg 最大往返间隙：3微米 样品最大高度25mm（可定制其他高度尺寸） |
|
驱动控制箱 |
采用通用232串口与PC机进行通信（115200波特率） 串口控制，能设置电机的移动速度，移动距离，移动方向 |
|
摄像装置 |
510万像素 |
|
适配镜接口 |
0.5X |
|
孔隙率分析软件 |
FKX2025孔隙率图像分析软件、高精度测微尺（格值0.01mm） |

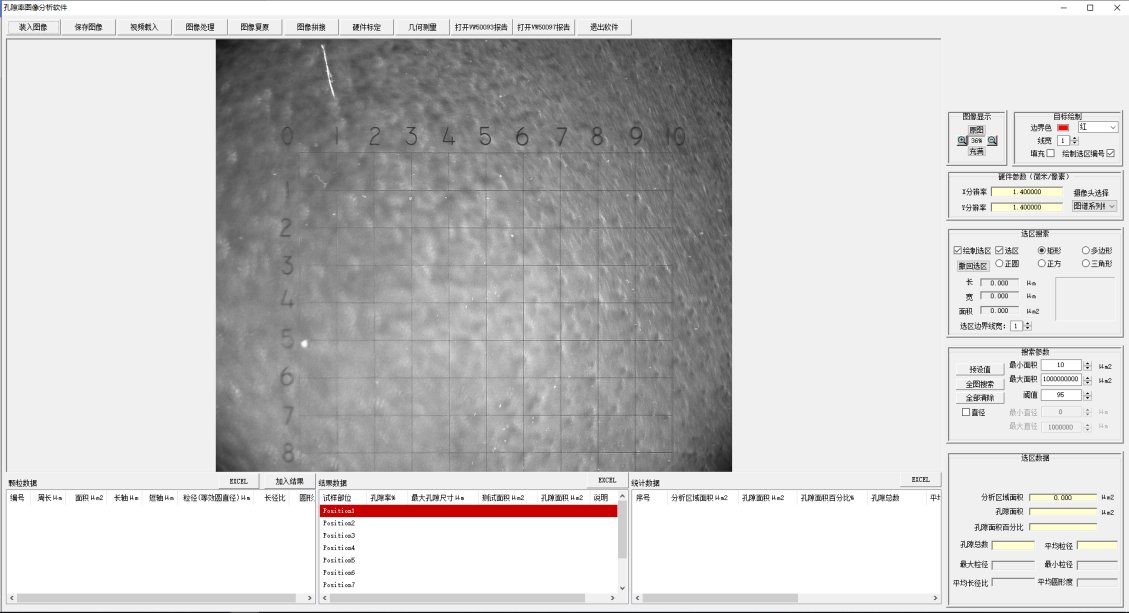

FKX2025孔隙率图像分析软件
FKX2025孔隙率图像分析通过显微镜图像方法检测汽车零部件孔隙率,符合德国大众VW50097和PV6097标准的汽车行业用铸铝孔隙率测定系统，测量结果准确，可靠。主要用于分析铝合金和铸铁等铸件的铸造孔隙分析，同时也适用于其他材料的孔隙分析及金相分析。
孔隙率图像分析软件可配合电动载物台，实现自动扫描，自动对焦 自动拼图 自动孔隙测量,数据统计,报告输出。
 |

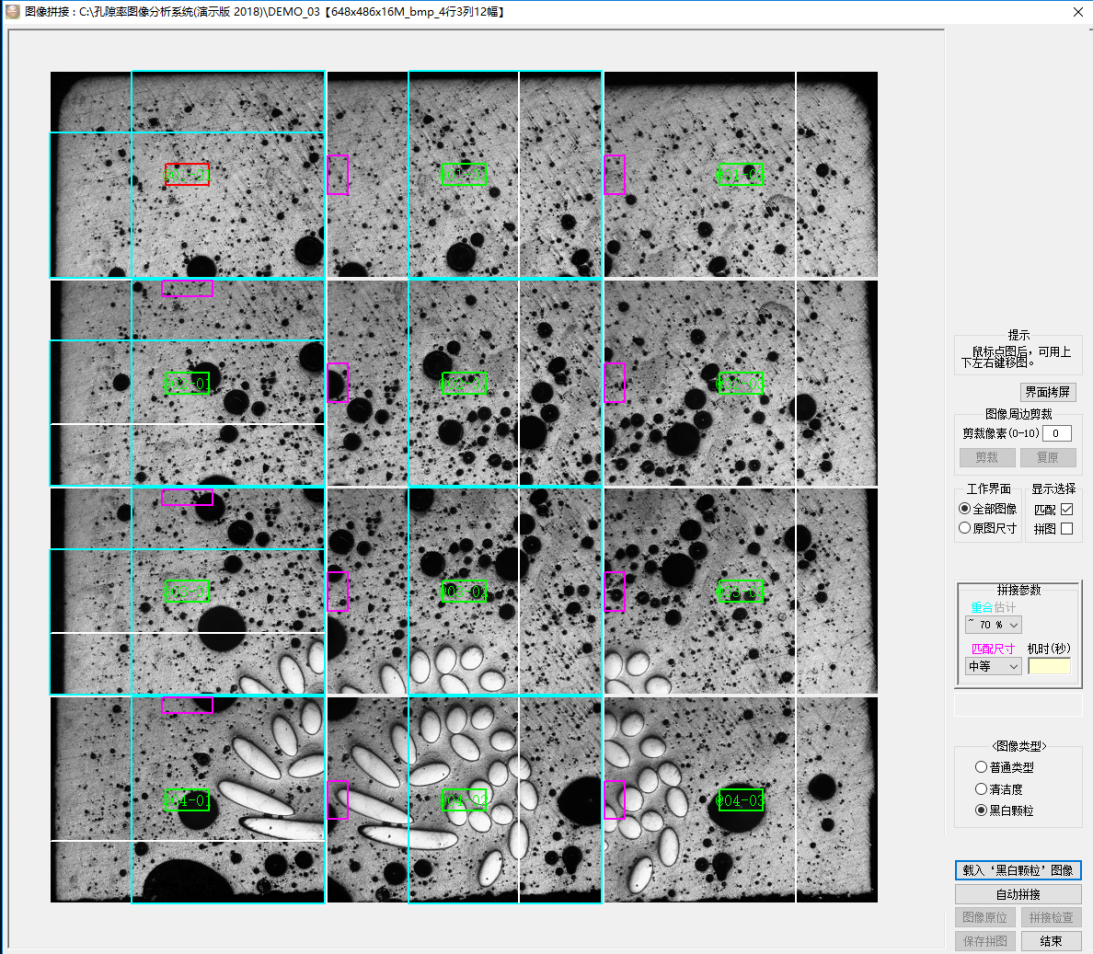

1、图像拼接功能：设置好拼接参数和图像类型，点击自动拼接，自动完成图像拼接

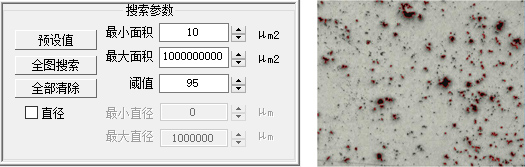

2、搜索参数设置：通过最小面积、最大面积、阈值的设置可以进行全图搜索，搜索出全图所设参数内的所有孔隙。

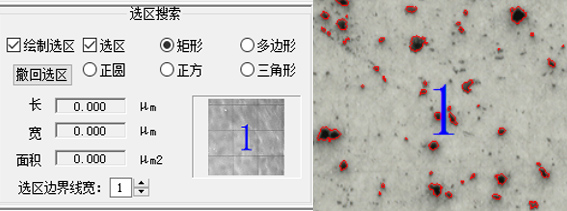

3、图像选区：提供了矩形、多边形、正圆、正方、三角形等选区工具，选完区后软件自动对选区区域进行一次孔隙分析。

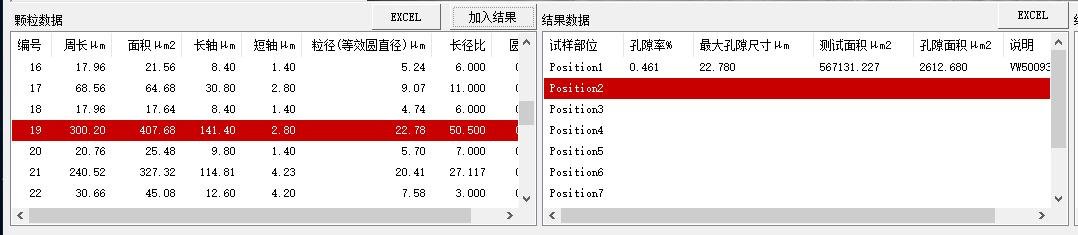

4、孔隙分析：可分析出每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。

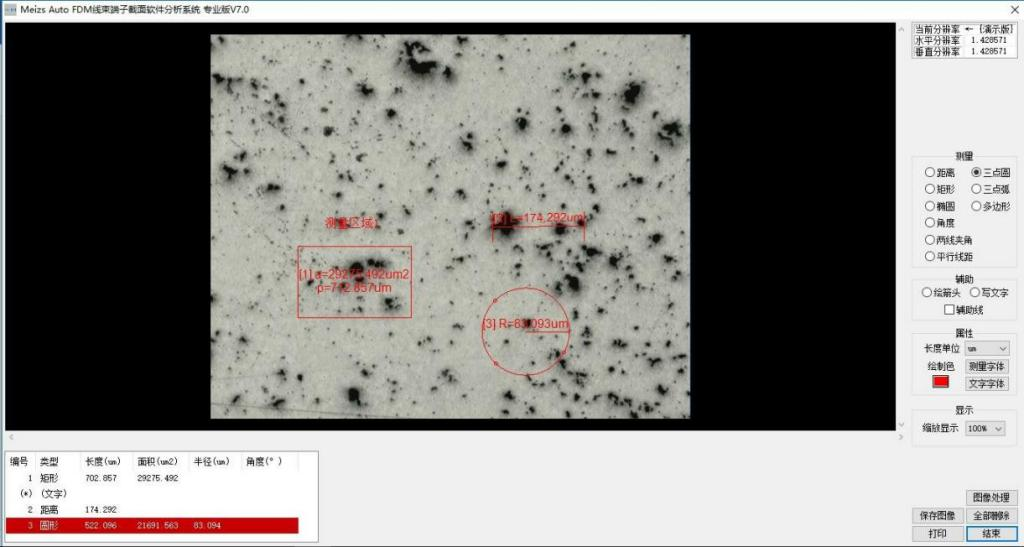

5、几何测量：可使用多种测量工具进行尺寸测量。

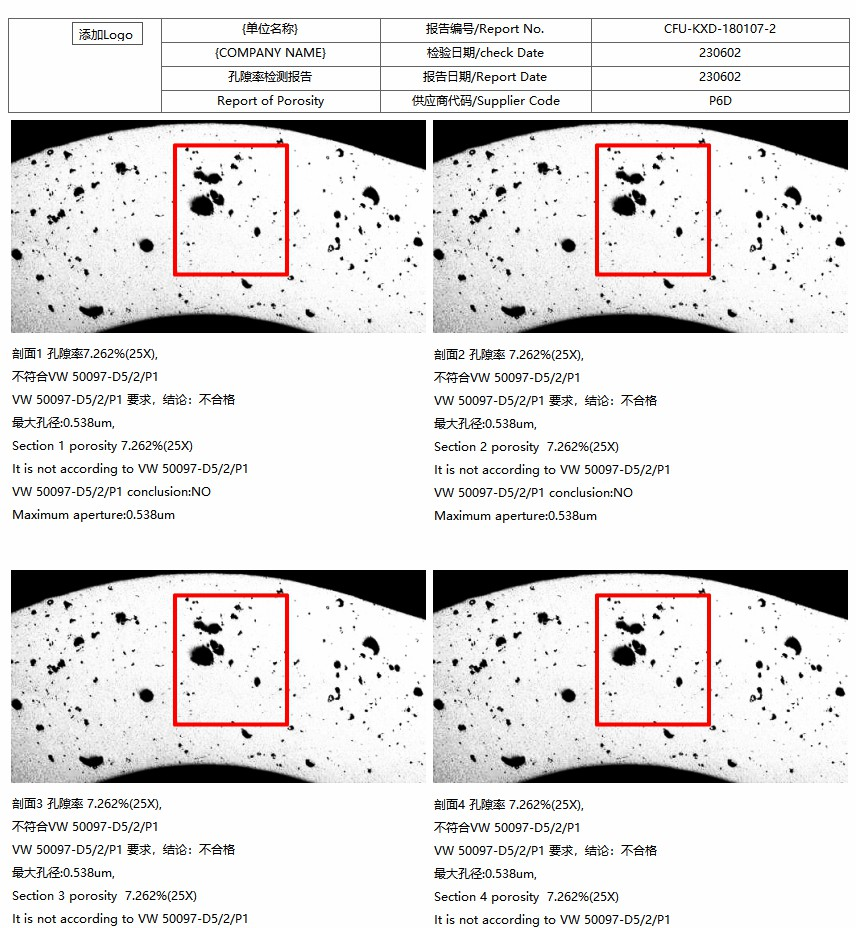

6、数据统计及报告生成：可统计出每个孔隙的详细参数数据，并可生成VW50093或VW50097两种报告模式。
